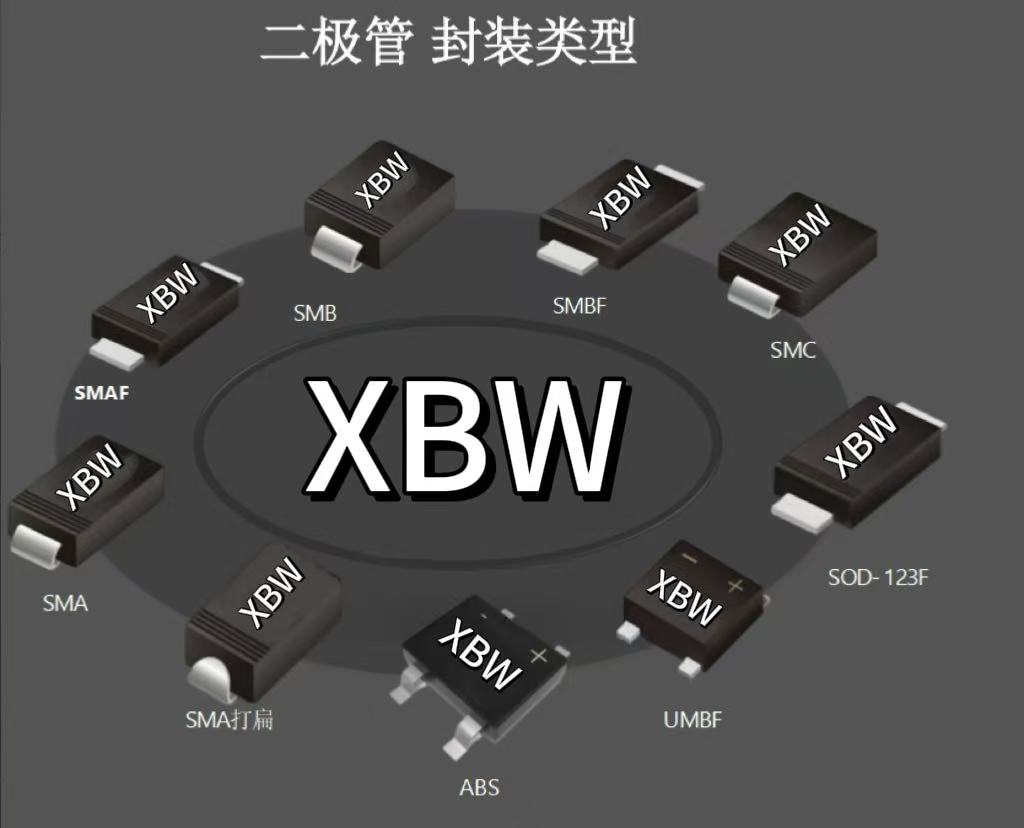

二極管封裝類型:技術演進、特性與應用探索
SMA 封裝屬于小型表面貼裝封裝。它的體積小巧,占用電路板空間少,這使得在高密度電路設計中能有效節省空間。其引腳結構簡單,焊接工藝相對容易掌握,常用于對體積要求較為嚴格的消費類電子產品,如手機、平板電腦等內部的電源管理電路、信號整流電路中 ,可實現高效的電流單向?qū)üδ堋?/span>
SMAF 封裝與 SMA 類似,同樣是小型表面貼裝形式。它在繼承 SMA 緊湊體積優勢的基礎上,在某些電氣性能或機械性能上可能有所優化。例如,可能在散熱性能上進行了改進,以滿足一些對功率有一定要求但仍需保持小體積的應用場景,像小型電源適配器中的二極管應用。
SMB 封裝也是小型表面貼裝封裝類型。相較于 SMA,它的尺寸規格可能略有不同,在電氣參數上可能更側重于特定的電壓、電流承受能力。SMB 封裝常用于一些對穩定性和可靠性要求較高的通信設備電路中,如無線基站的射頻前端電路中,用于信號的檢波、混頻等功能。
SMBF 封裝是 SMB 類型的衍生。它可能在封裝材料、引腳形狀等方面進行了優化,以適應更復雜的工作環境或更高的性能要求。比如在一些工業控制設備的信號處理電路中,SMBF 封裝的二極管能更好地抵抗電磁干擾,保障信號的穩定傳輸與處理。
SMC 封裝的二極管尺寸相對較大一些,這使其能夠承載更大的功率。它的散熱性能相對較好,適用于功率較大的電路場景,如汽車電子系統中的電源轉換電路、電機驅動電路等。在這些應用中,SMC 封裝的二極管可以承受較高的電流和電壓,確保電路的穩定運行。
SOD - 123F 是一種常見的表面貼裝封裝形式。它具有良好的電氣性能和機械穩定性,引腳布局合理,便于自動化生產中的貼片工藝。常用于各類小型電子設備的信號處理電路,如數碼相機的圖像傳感器電路中,起到信號隔離、電平轉換等作用。
UMBF 封裝的二極管在設計上可能針對特定的應用領域進行了優化。可能在高頻特性或封裝的微型化程度上有獨特之處,適用于對空間要求苛刻且需要處理高頻信號的電路,如一些高端無線通信模塊中的射頻電路部分。
ABS 封裝可能是一種具有特殊結構或功能的封裝形式。它或許在抗沖擊、防潮等防護性能上表現出色,適用于一些對環境適應性要求較高的應用場景,如航空航天領域的電子設備中,在惡劣的環境條件下保障二極管的正常工作。
SMA 打扁這種封裝是 SMA 封裝的一種特殊形式。通過對封裝外形進行打扁處理,可能是為了進一步降低高度,以滿足一些對空間高度有嚴格限制的應用,如超薄筆記本電腦內部的電路設計,在有限的空間內實現二極管的電氣功能。
隨著物聯網、人工智能等新興技術的發展,對二極管封裝類型提出了更高的要求。未來,二極管封裝將朝著更小尺寸、更高集成度、更好散熱性能和更低成本的方向發展。例如,三維封裝技術可能會將多個二極管芯片堆疊在一起,進一步提高集成度;新型散熱材料的應用也將提升二極管在高功率場景下的可靠性。二極管封裝類型的不斷創新和進步,將持續推動電子產業向更高水平發展,為我們的生活帶來更多創新和便利。
